工作场所计划选项

迄今为止的生产排程软件未涉及过的考虑了“制造物的放置场所干涉”的革命性的选项产品。

为了制作从数米到数十米规模的大型制造物时、工作场所布局的干涉就成了重要的问题。 “工作场所计划选项”是将物品的摆放场所作为约束的同时、可以通过自动排程和手工修改拟定计划的选项产品。

定义形状

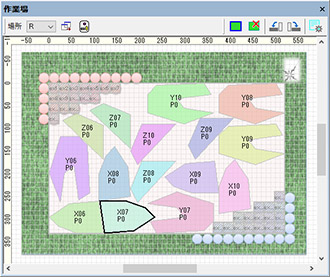

工作场所的形状和制造物（作业）的形状可以图形化定义。 在输入形状数据时，你可以用鼠标轻松地添加顶点，就像在绘图软件（绘图工具）中一样。 也可以在背景中显示一个参考图像，并在其上绘制数据。 工还可以定义不能放置工件的区域（（出入口、柱子、走廊等）进行定义。制造物的形状是多角形。当然也可以从外部数据库导入形状数据。

可视化工作场所

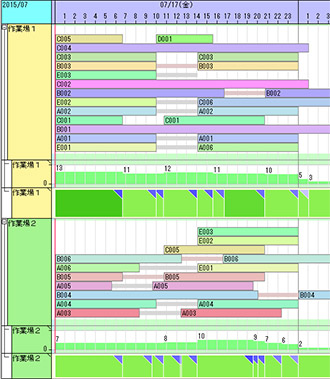

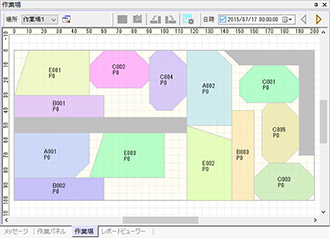

某时点的工作场所和制造物的布局显示在工作场所面板。可以使用鼠标拖动从而移动、固定或旋转制造物。 在时序图表的看板行[任务区间显示]上移动鼠标光标或点击后、在工作场所面板显示该时间段的状态。 看板行中也会显示该时间段的占有率和违反状态。

也可以在工作场所面板的背景中显示一个图像。 叠加上实际工作场所的图像，这使人更容易了解产品的位置。

制定工作场所计划

能够将製造物（作业）的形状和工作场所的状态作为约束条件自动排程，使制造物不会相互重叠、尽收于工作场所。 另外可以通过鼠标操作移动制造物并固定、或者如果有必要也可以故意制造出相互重叠的状态、维持状态进行排程。

向外部输出工作场所计划

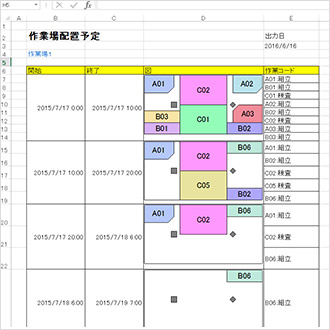

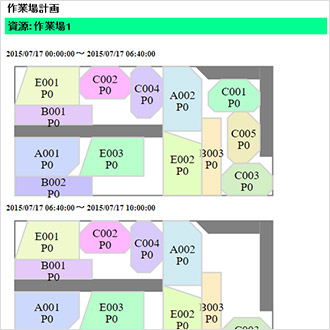

有多种方法向外部输出以工作场所计划选项拟定好的结果。 使用FLEXSCHE EDIF可以将数据输出到数据库或CSV文件等。同时可以输出EMF格式或SVG格式的图像数据供外部使用。 使用FLEXSCHE Analayzer的Excel报表功能可以将包含图形的布局图导出。 或使用FLEXSCHE的外部方法、将通过FLEXSCHE EDIF输出的SVG文件加工后作为Web页面(HTML文件)显示或保存。
